汽车高压插片保险丝 80V

规格

分断力：1000A@80V

额定电压：58-80VDC

工作温度范围：-40˚C to ~200˚C

端子：铜镀锡

外壳材质：尼龙

符合：SAE J2077，ISO 8820，UL 248专用熔断器

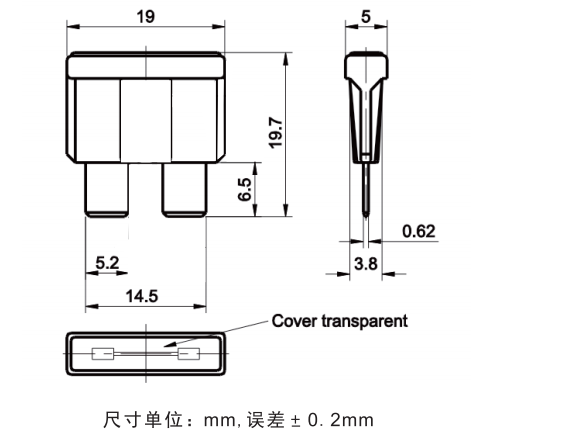

尺寸

保险丝参数

Prt Number	Rating Current(A)	Rating Voltage(V)	ColdResistance	Color
			(mΩ)
LDATC-NL-01	1A	58V/80V	108	Blue Ash
LDATC-NL-02	2A	58V/80V	45.0	celandine
LDATC-NL-03	3A	58V/80V	30.0	Purple
LDATC-NL-05	5A	58V/80V	15.0	Orange
LDATC-NL-7.5	7.5A	58V/80V	10.3	Tan
LDATC-NL-10	10A	58V/80V	7.20	Red
LDATC-NL-15	15A	58V/80V	5.80	Blue
LDATC-NL-20	20A	58V/80V	3.60	Yellow
LDATC-NL-25	25A	58V/80V	3.10	Natural
LDATC-NL-30	30A	58V/80V	2.10	Green
LDATC-NL-35	35A	58V/80V	1.90	Light green
LDATC-NL-40	40A	58V/80V	1.60	Orange

电流时间特征:

% of Rating	Opening Time Min / Max (s)
110	4H / –
135	0.75 s / 10min
200	0.15 s / 5 s
350	0.080 s / 0.250s
600	0.030s / 0.100s

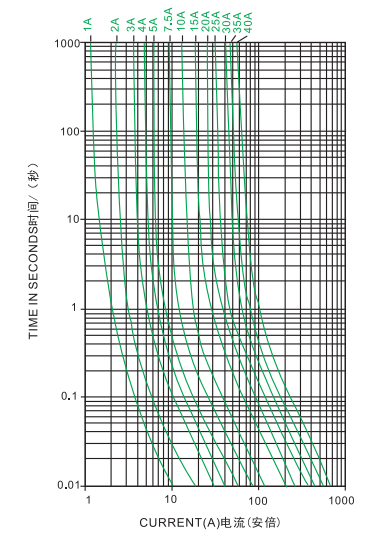

时间-电流特性曲线:
